VB-Z9800电涡流位移传感器
VB-Z9800电涡流位移传感器

电涡流传感器VB-Z9800

VB-Z9800电涡流传感器为非接触、高线性度、高精度、高分辨力地测量被测金属导体表面距探头表面的相对位移变化。它是一种非接触的线性化计量工具。在高速旋转机械和往复式运动机械的状态分析,振动研究、分析测量中,对非接触的高精度振动、位移信号,能连续准确地采集到转子振动状态的多种参数。电涡流传感器以其长期工作可靠性好、测量范围宽、灵敏度高、分辨率高、响应速度快、抗干扰力强、不受油污等介质影响、结构简单等优点,在大型旋转机械状态的在线监测与故障诊断中得到广泛应用。


一、系统组成:

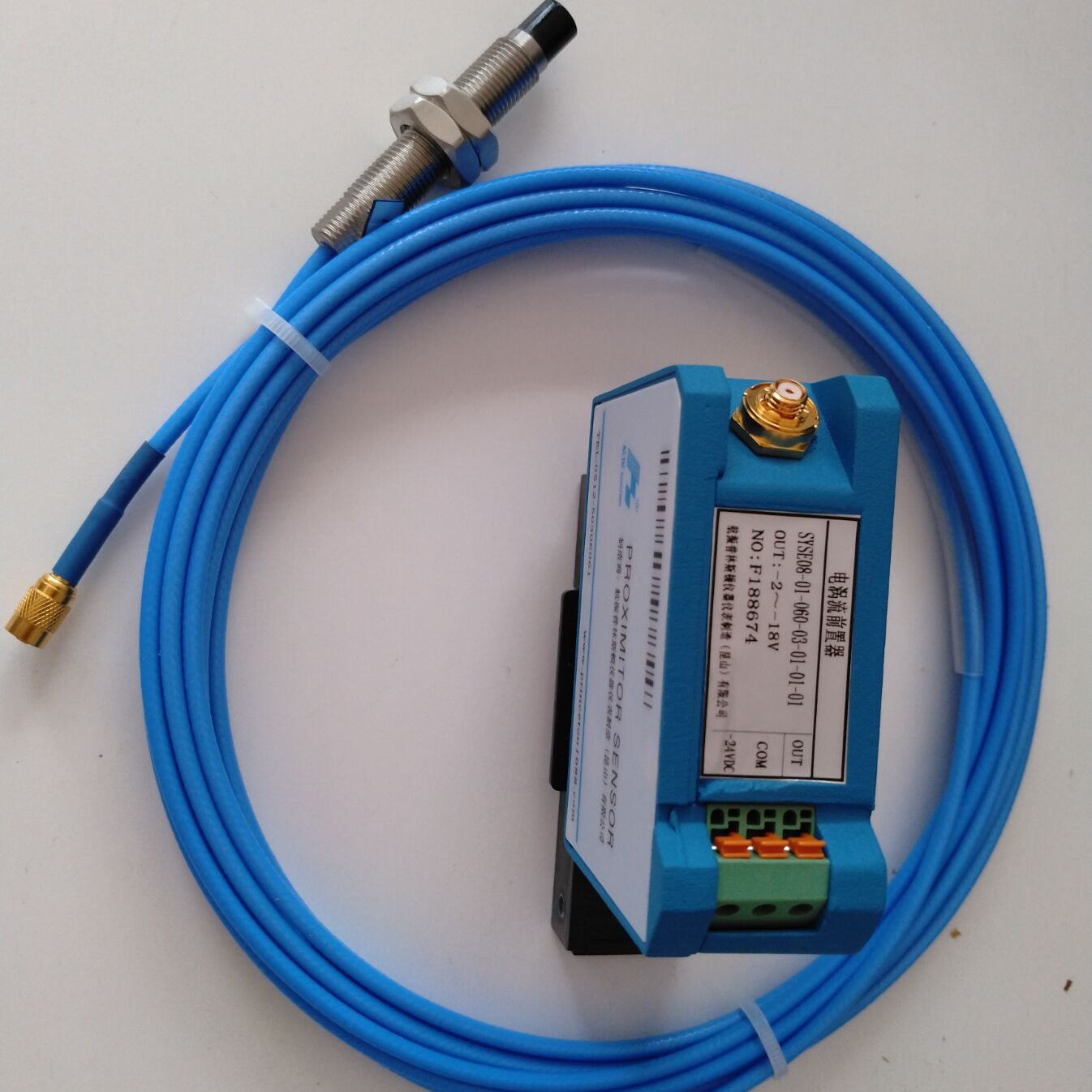

  如下图所示,系统主要包括前置器、延伸电缆(用户可以根据需要选择)、探头和附件。



二、升级亮点


1.电缆采用蓝色氟塑料绝缘的射频同轴电缆,可选用不锈钢软管铠装,以保护电缆不易被损坏。
2.探头、延伸电缆和前置器都带有防腐蚀的符合规范MIL-C-39012的镀金铜接头。这些接头只需用手指紧固(接头会自动“锁住”),特殊的机械锁紧装置能防止连接松动。接头在安装或拆卸时不需要特殊的工具。

3.探头整体各部件通过机械变形联接,在恶劣环境中可以保证探头的稳定性和可靠性。


4.前置器提供两种安装方式:


底板安装,51mm×51mm,采用四个M4×12 GB29-76螺栓安装(产品附件);
   导轨安装,可以方便地安装在标准35mm导轨上。
5.前置器采用三端SpringLoc 端子镶嵌固定,直接与内部电路连接,确保连接可靠性。

产品简介 :

VB-Z9800电涡流位移传感器
